A hőmérséklet hatása a PPR sárgaréz csatlakozókra: okok, kockázatok és megoldások

Az alapvető probléma: két anyag, két tágulási sebesség

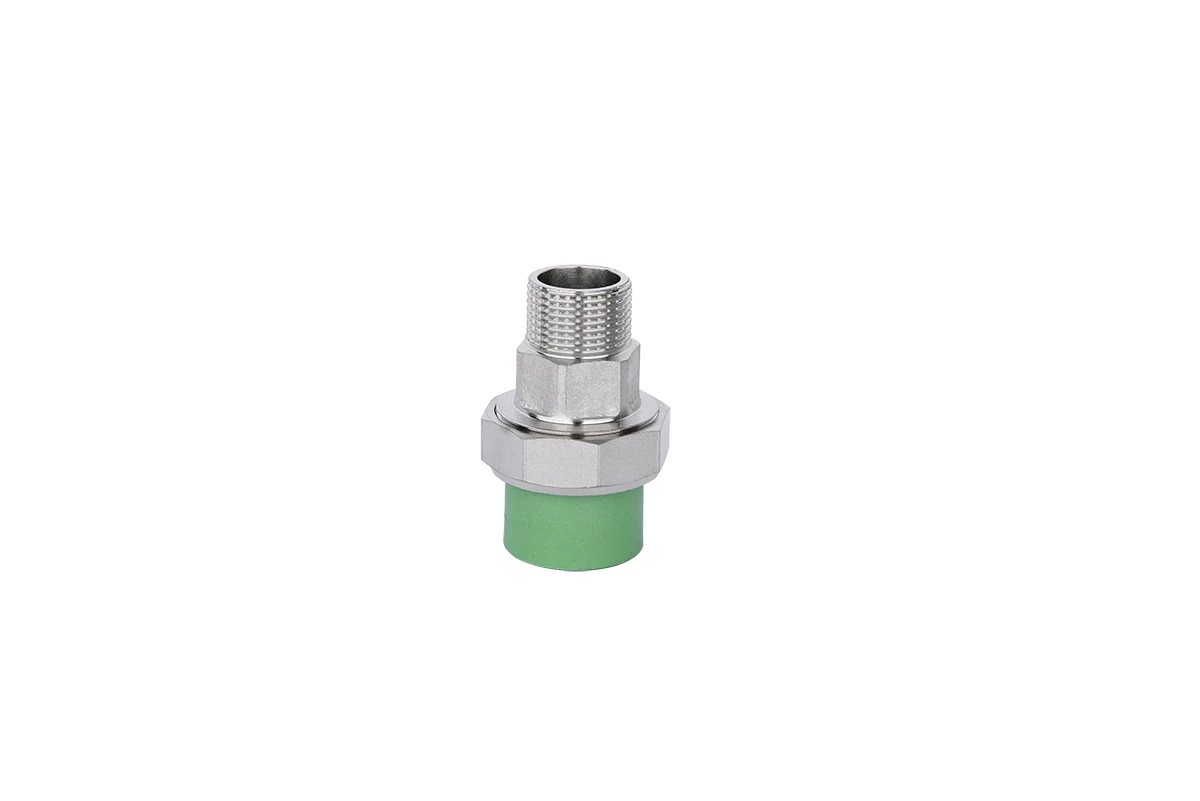

A PPR sárgaréz szövet egy összetett alkatrész. A PPR test kezeli a hegesztett csőcsatlakozásokat. A sárgaréz betét biztosítja a menetes csatlakozót a fém alkatrészekhez való illeszkedéshez. Minden anyagnak megvan a saját hőtágulási együtthatója – és nagyon eltérőek.

Sárgarézkb19 × 10⁻⁶ /°C.
PPRkb150 × 10⁻⁶ /°C.

Ez nagyjából egy8:1 a különbség. A hőmérséklet változása esetén a két anyag eltérő sebességgel mozog. A sárgaréz betét az eredeti méretei közelében akar maradni. A PPR szervezet közel nyolcszorosára szeretne bővülni vagy összehúzódni.

Egy jól megtervezett egységben ezt a különbséget a lapka ragasztásának geometriája és az anyag hajlékonysága adja. Egy rosszul megtervezett vagy helytelenül beépített csatlakozásnál a differenciálmű feszültségforrássá válik, amely idővel szivárgásként, ízületi kilazulásként vagy anyagromlásként nyilvánul meg.

Három meghibásodási mód, amelyeket a hőmérséklet-ciklus okoz

1. Szivárgás a betét interfészén

A hőmérséklet emelkedésével a PPR test jobban kitágul, mint a sárgaréz betét. Ha a betétkötés marginális, ez a különbség réspályát hoz létre a PPR-sárgaréz interfészen. A nyomás alatt lévő víz megtalálja ezt az utat.

Amikor a hőmérséklet csökken, ennek az ellenkezője történik. A PPR jobban összehúzódik, mint a sárgaréz, így a sárgaréz betét kissé büszke marad eredeti helyzetére. Az ismételt kerékpározás fokozatosan meglazíthatja a betétet.

2. Menetes ízület lazítása

A csatlakozó sárgaréz betéte és az illeszkedő anyaelem közötti menetes csatlakozás szintén hőciklusnak van kitéve. A sárgaréz betét és a fém illeszkedő alkatrész – vagy a sárgaréz és a PPR belső menet közötti – differenciális tágulás fokozatosan csökkentheti a menetkötés előfeszítését.

A beszereléskor megfelelően meghúzott csukló több száz hőciklus után elveszítheti az előfeszítést, és olyan szivárgási útvonalat hoz létre, amely eredetileg nem létezett.

3. Anyagbomlás szélsőséges hőmérsékleten

Magas hőmérsékletlágyítja a PPR-t. Az anyag modulusa leesik, ami csökkenti a rézbetét összenyomásának fenntartási képességét. Az anyag besorolását meghaladó tartós hőmérséklet esetén a PPR test tartósan deformálódhat, tönkretéve a betétkötést.

Alacsony hőmérsékletrideg a PPR. Az ütésállóság jelentősen fagypont alá csökken. Az a kötés, amely túléli a hideget, megrepedhet kisebb mechanikai igénybevétel miatt, amely szobahőmérsékleten ártalmatlan lenne.

Sárgaréz korróziófelgyorsul magas hőmérsékletű, magas páratartalmú környezetben. Cinkmentesítés – a cink szelektív kimosódása a sárgarézből – gyengíti a betétet, és végül szerkezeti tönkremeneteléhez vezethet.

Mérséklési stratégiák

Anyag kiválasztása

PPR specifikáció- Válassza ki az alkalmazás aktuális hőmérsékleti tartományának megfelelő PPR minőséget. Melegvíz szolgáltatáshoz erősítse meg a folyamatos besorolást a rendszer üzemi hőmérsékletén megfelelő nyomáscsökkentéssel. Hideg éghajlat esetén ellenőrizze az alacsony hőmérsékletű ütési teljesítményt.

Sárgaréz specifikáció- Adja meg a korrózióálló sárgarézötvözeteket. A DZR (cinkmentesítésnek ellenálló) sárgaréz vagy védőbevonattal ellátott sárgaréz jobban teljesít nedves vagy kémiailag agresszív környezetben. A többletköltség kicsi az idő előtti meghibásodás költségeihez képest.

Telepítési gyakorlatok

Nyomatékszabályozás- Húzza meg a menetes csatlakozásokat a gyártó által megadott nyomatékkal. A túlfeszítés károsítja a meneteket és a PPR testet; az alulfeszítés szivárgási utat hagy maga után. A nyomatékkulcs megszünteti a találgatásokat.

Bővítési szálláshely- Ha az összekötőt jelentős hőmozgásnak kitett pályán szerelik fel, biztosítson tágulási hurkokat vagy rugalmas csatlakozókat. Ezek elnyelik a méretváltozásokat, mielőtt elérnék az egyesülést.

Igazítás- Győződjön meg arról, hogy a csatlakozó nincs erőltetett helyzetbe hozva. A hajlítási igénybevételnek kitett kötés csökkentette a további hőfeszültséggel szembeni tűrést.

Szigetelés

Csőszigetelés- A csatlakoztatott csöveken lévő hab- vagy üvegszálas szigetelés csökkenti a csatlakozásnál tapasztalt hőmérsékletváltozás mértékét. A lassabb átmenetek alacsonyabb csúcs differenciális feszültséget jelentenek.

Uniós szigetelés- A vasalatokhoz tervezett előre kialakított szigetelőhüvelyek közvetlen védelmet nyújtanak. Ez különösen értékes a kondicionálatlan terekben – padlástérben, pincében, mászóterekben – ahol a legnagyobb a hőmérséklet-ingadozás.

Karbantartás

Időszakos ellenőrzés- Ellenőrizze a csatlakozók szivárgását, korróziós foltokat vagy látható kilazulást. A korai felismerés megakadályozza, hogy a kisebb problémák rendszerhibákká váljanak.

Menet kenés- Karbantartás közben vigyen fel megfelelő kenőanyagot a menetekre. Ez csökkenti a súrlódást a meghúzás során, megakadályozza a pattanást és némi korrózióvédelmet biztosít. Válasszon olyan kenőanyagokat, amelyek kompatibilisek a rendszerfolyadékkal és az alkalmazási hőmérséklet-tartományban.

Hőmérséklet-teljesítmény terméktípus szerint

A különböző PPR sárgaréz szerelvények különböző hőprofilokkal rendelkeznek:

Az összes ilyen termék közös tényezője aPPR-sárgaréz interfész. Itt összpontosul a termikus differenciális feszültség, és itt a legfontosabb a minőségi gyártás.

Tervezési és beszerzési ellenőrzőlista

A PPR sárgaréz csatlakozások meghatározásakor jelentős hőmérséklet-ingadozású alkalmazásokhoz:

Erősítse meg a hőmérséklet-tartományt- Határozza meg a tényleges minimális és maximális hőmérsékletet, amelyet az unió tapasztal, beleértve a rövid távú kirándulásokat is.

Ellenőrizze a PPR minősítést- Igazítsa a PPR minőséget a hőmérsékleti tartományhoz megfelelő nyomáscsökkentéssel.

Adja meg a sárgaréz ötvözetet- Korrózióálló sárgaréz szükséges, különösen nedves vagy kémiailag agresszív környezetben.

Erősítse meg a betét ragasztását- Kérdezze meg a szállítót a lapka ragasztási módszeréről és arról, hogy tesztelték-e termikus ciklus alatt.

Terv bővítési szállás- Olyan helyeken, ahol jelentős a hőmozgás, használjon tágulási hurkokat vagy rugalmas csatlakozókat.

Adja meg a szigetelést- A nem kondicionált helyeken cső- és idomszigetelés szükséges.

Karbantartási ütemterv összeállítása- A karbantartási tervben szerepeljen a csatlakozási ellenőrzés és a menetkenés.
